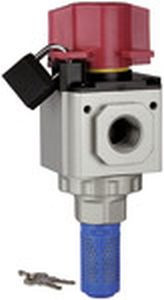

Abbildung ähnlich
3/2-Wege-Absperrventil »G«, BG 400, G 3/8, PE 0 - 9 bar
116436
50,43 EUR
(exkl. MwSt.)
60,01 EUR
(inkl. MwSt.)
je 1 Stk
nicht am Lager verfügbar – Verfügbarkeit auf Anfrage
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
3/2-Wege-Absperrventil »G« mit Haltewinkel, Vorhängeschloss u. Schalldämpfer, handbetätigt, BG 400, G 3/8, Eingangsdruck 0 - 9 bar
Mit Knebelgriff, 90 ° drehbar, abschließbar.
Das Ventil dient zum Abschalten der Luftversorgung und wird in der Regel Druckreglern, Filterreglern oder Wartungseinheiten vorgebaut.
Beim Schließen des Ventils entweicht die restliche angestaute Luft auf der P2-Seite über die unten angebrachte Entlüftungsbohrung in die Atmosphäre.
Merkmale
| BAA271001 | 4047322308823 |
| Gehäuse | Aluminium-Druckguss |
| BAA001001 | RIEGLER |
| Dichtmaterial | NBR |
| Gewinde | G 3/8 |
| BAA316001 | 3/2-Wege-Absperrventil »G«, BG 400, G 3/8, PE 0 - 9 bar |
| BAA002001 | GK 32 |
| A | 63 mm |
| BAA059001 | 116436 |
| C | 75.5 mm |
| Zolltarifnummer | 84818081 |
| Ursprungsland | CN |
| D | 58.5 mm |
| Serie | G |
| Eingangsdruck max. | 9 bar |
| Baugröße | 400 |
| Eingangsdruck min. | 0 bar |
| Durchfluss | 6200 |
| B | 134 mm |
| Durchflusswertmessung | bei P<sub>1</sub> = 8 bar, P<sub>2 </sub>= 6 bar und Druckabfall Δ<sub>p</sub> = 1 bar |
| BG | 400 |
| Mediumstemperatur max. | 70 °C |
| Umgebungstemperatur max. | 70 °C |
| Entlüftungsanschluss | G 1/2 |
| Knebel | Kunststoff |
