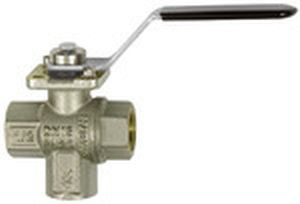

Abbildung ähnlich
Beschreibung
3-Wege-Kugelhahn, MS vern., Anschluss unten, T-Bohrung, Rp 1 1/2, DN 40, Betriebstemperatur -15 °C bis 120 °C, PN max. 10 bar
3-Wege-Kugelhähne mit vollem Durchgang, integrierter ISO-Flanschplatte (ISO 5211)
und doppelseitig dichtender Kugel.
Die Druckbeaufschlagung ist nur über den unteren Anschluss möglich.
Merkmale
| BAA271001 | 4047322504256 |
| Gehäuse | Messing vernickelt (CW617N) |
| BAA001001 | RIEGLER |
| Betriebstemperatur min. | -15 °C |
| Zolltarifnummer | 84818081 |
| Betriebstemperatur max. | 120 °C |
| BAA316001 | 3-Wege-Kugelhahn, MS vern., Anschluss unten, T-Bohrung, Rp 1 1/2 |
| BAA002001 | 1086 G |
| Gewinde | Rp 1 1/2 |
| Ursprungsland | IT |
| BAA059001 | 136340 |
| SW | 55 mm |
| A | 170 mm |
| B | 95 mm |
| DN | 40 |
| Gewindenorm | Rp-Gewinde nach ISO 7-1 |
| PN | 10 bar |
| L | 110 mm |
| Kugel | Messing vernickelt (CW617N) |
| E | 21.4 mm |
| H1 | 61.5 mm |
| H2 | 61.5 mm |
| Kugeldichtung | PTFE |
| Spindelabdichtung | PTFE / FKM |
| Gewindematerial | Messing blank |
| Handhebel | Stahl, mit Kunststoffüberzug |
