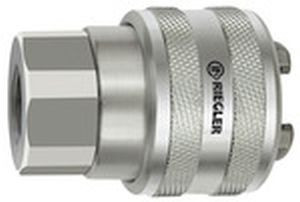

Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/4 IG
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/4 IG, 2-stufig, Betriebsdruck max. 25 bar, Temp. -20 °C bis 100 °C
Hochwertige, robuste und langlebige Dreh-Sicherheitskupplung in schwerer Ausführung, für extrem raue Bedingungen.
Um eine sichere Verbindung zwischen Kupplung und Stecker herzustellen, muss der Stecknippel in die Kupplung eingeführt und nach rechts gedreht werden bis der Mechanismus hörbar einrastet. Entkuppelt wird die Verbindung, indem der Stecknippel nach links gedreht und gleichzeitig der Auslösering nach hinten gezogen wird. Der Stecknippel wird beim Ausstoß von der Sicherheitskammer aufgefangen und erst nach einer weiteren Links- oder Rechtsdrehung um 90° freigegeben.
Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Offshore, Raffinerien.
Merkmale
| BAA271001 | 4047322566810 |
| Gehäuse | Stahl, QPQ behandelt |
| BAA001001 | RIEGLER |
| Dichtmaterial | NBR |
| SW | 36 mm |
| BAA316001 | Dreh-Sicherheitskupplung NW 11, schwere Reihe, Stahl, G 3/4 IG |
| BAA002001 | 426.04-DREH-S |
| Temperaturbereich max. | 100 °C |
| Zolltarifnummer | 84812090 |
| BAA059001 | 141800 |
| Temperaturbereich min. | -20 °C |
| Ursprungsland | TR |
| Durchfluss | 2100 l/min (Luft) |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Anschluss | G 3/4 IG |
| Feder | Edelstahl |
| Länge | 75 |
| NW | 11 |
| Betriebsdruck | max. 25 bar / max. 16 bar bei ein-/auskuppeln |
| Hülse | Messing |
| Gewindestück | Stahl verzinkt |
| Ventil | Messing |
