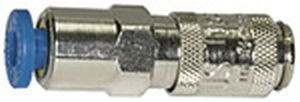

Schnellverschlusskupplung NW 2,7 MS vern., push-in Anschluss 4 mm
107096
14,71 EUR
(exkl. MwSt.)
17,50 EUR
(inkl. MwSt.)
je
1
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Schnellverschlusskupplung NW 2,7 MS vern., push-in Anschluss 4 mm, Betriebsdruck 0-35 bar, Mediums-/Umgebungstemp. -20°C bis 100°C
Einseitig absperrende Einhand-Schnellverschlusskupplung mit extrem kleinen Baumaßen und großem Durchgang bei geringem Druckabfall.
Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive.
Merkmale
| BAA001001 | RIEGLER |
| Dichtmaterial | NBR |
| BAA002001 | 243.08/10-N |
| Zolltarifnummer | 84812090 |
| BAA059001 | 107096 |
| Ursprungsland | DE |
| BAA271001 | 4047322207522 |
| Anschluss | 4 mm |
| Gehäuse | Messing vernickelt |
| BAA316001 | Schnellverschlusskupplung NW 2,7 MS vern., push-in Anschluss 4 mm |
| Feder | nichtrostender Stahl |
| SW | 10 mm |
| NW | 2,7 |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Betriebsdruck | 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation) |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 100 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 100 °C |
| Durchfluss | 165 l/min (Luft) |
| Kugel | nichtrostender Stahl |
| Ventilkörper | Messing vernickelt |
| Sprengring | nichtrostender Stahl |
| Länge | 35,0 |
| Hülse | Messing vernickelt |
Anhänge
Datei
(P 5-44.pdf, 476.16 KB)
Technische Dokumentation
