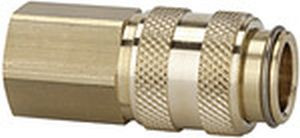

Abbildung ähnlich
Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG
107494
7,86 EUR
(exkl. MwSt.)
9,35 EUR
(inkl. MwSt.)
je 1
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Schnellverschlusskupplung NW 5, beidseitig absperrend, MS blank, G 1/8 IG, Betriebsdr. 0-35 bar, Med.-/Umgeb.temp. -20°C bis 100°C
Sowohl die Kupplung als auch der Verschlussnippel sind mit einem Ventil ausgerüstet.
Beim Kuppeln öffnen beide Ventile und der Durchgang ist gewährleistet.
Beim Entkuppeln schließen beide Ventile und ein Entweichen des Mediums ist verhindert.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.
Merkmale
| BAA001001 | RIEGLER |
| Dichtmaterial | NBR |
| BAA002001 | 243.20-B |
| Zolltarifnummer | 84818079 |
| BAA059001 | 107494 |
| Ursprungsland | DE |
| BAA271001 | 4047322058919 |
| Anschluss | G 1/8 IG |
| Gehäuse | Messing blank |
| BAA316001 | Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG |
| Feder | nichtrostender Stahl |
| SW | 14 mm |
| NW | 5 |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Betriebsdruck | 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation) |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 100 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 100 °C |
| Durchfluss | 310 l/min (Luft) |
| Kugel | nichtrostender Stahl |
| Ventilkörper | Messing blank |
| Sprengring | nichtrostender Stahl |
| Länge | 38,0 |
| Hülse | Messing blank |
