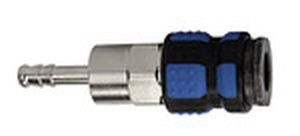

Schnellverschlusskupplung NW 7,8, hoher Durchfluss, Tülle LW 10
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
Schnellverschlusskupplung NW 7,8, hoher Durchfluss, Tülle LW 10, Betriebsdruck 0 - 35 bar, Mediums/Umgebungstemp. -20 °C bis 40 °C
Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa doppelt so hoch wie bei der gängigen Standardkupplung NW 7,2) bei gleichzeitig minimierten Kuppelkräften.
Für alle Anwendungen mit überdurchschnittlich hohem Luftbedarf!
Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.
Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik.
Merkmale
| BAA271001 | 4047322402750 |
| Betriebsdruck min. | 0 bar |
| BAA001001 | RIEGLER |
| Betriebsdruck max. | 35 bar |
| Dichtmaterial | NBR |
| Zolltarifnummer | 84818073 |
| BAA316001 | Schnellverschlusskupplung NW 7,8, hoher Durchfluss, Tülle LW 10 |
| BAA002001 | 241.34 |
| Ursprungsland | DE |
| SW | 19 mm |
| BAA059001 | 107415 |
| Durchfluss | 2100 l/min (Luft) |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Anschluss | LW 10 |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 40 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 40 °C |
| Feder | nichtrostender Stahl |
| Länge | 80 |
| NW | 7,8 |
| Gewindestück | Messing vernickelt |
| Ventil | Messing |
| Ventilsitz | Messing |
| Kugel | nichtrostender Stahl |
| Ventilkörper | Stahl, QPQ behandelt |
| Entriegelungshülse | hochrobuste, ergonomische Kunststoffhülse |
| Sprengring | nichtrostender Stahl |
