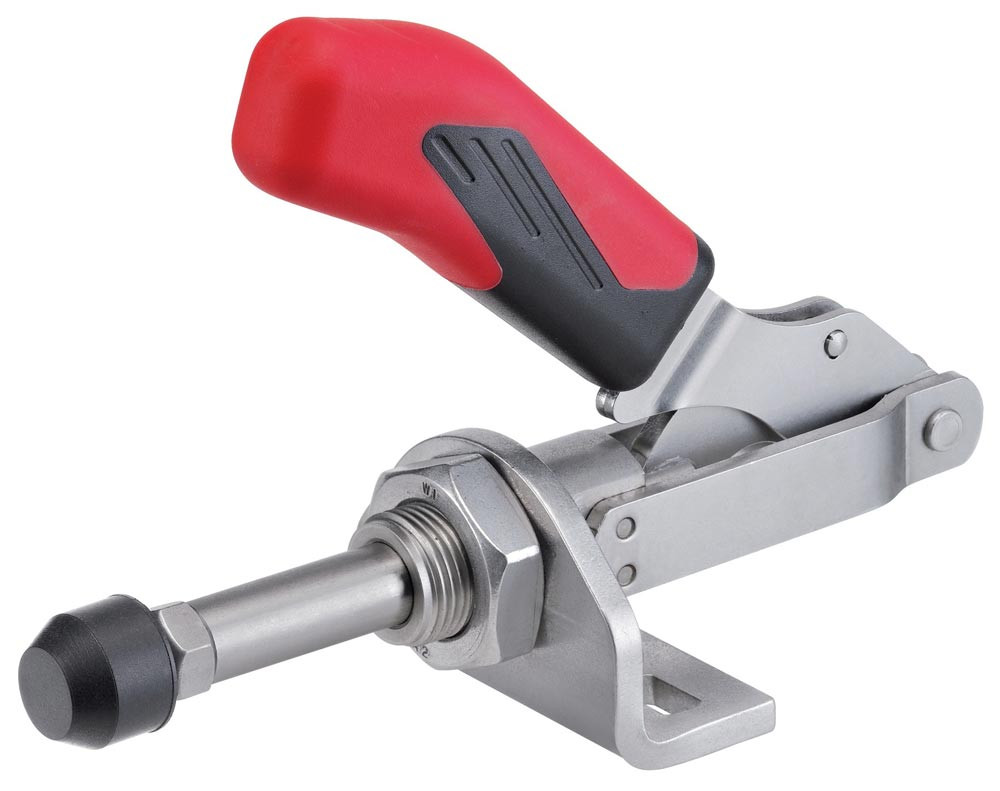

Schubstangenspanner Nr. 6841 Größe 3 kleiner Winkelfuß
E427223
51,00 EUR
(exkl. MwSt.)
60,69 EUR
(inkl. MwSt.)
je
1 Stk
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 Stk |
Bestellschritt | 1 Stk |
Beschreibung
mit kleinem Winkelfuß · Druck- und Zugspanner · mit langer Schubstangenführung · der Spanner kann ohne Winkelfuß an Blechwänden befestigt werden oder in Vorrichtungskörpern mit stirnseitigem Gewinde eingeschraubt werden

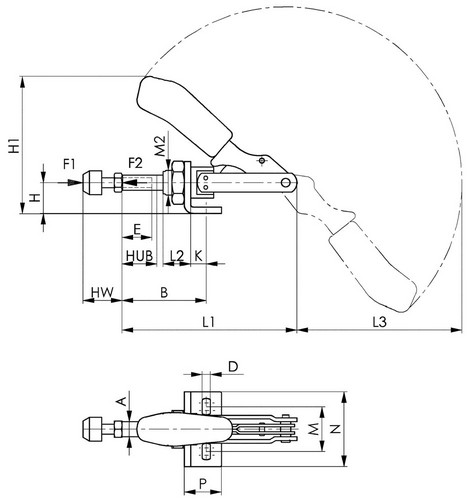

Weitere technische Eigenschaften:
· A: 12mm
· D: 6,5mm
· M max.: 42,5mm
· M min.: 29,5mm
· L2: 22mm
· M2: M20x1,5mm
· L1: 140mm
· H1: 108mm
· F1: 2,5kN
· Gesamthöhe: 110mm
· B max.: 69mm
· Bohrungs-Ø: 6,5 mm
· F2: 2,5kN
· B min.: 37mm
· P: 30mm
· K: 13mm
· E: 30mm
· H: 25mm
· N: 60mm
· Gesamtlänge: 140mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Weitere technische Eigenschaften:
· A: 12mm
· D: 6,5mm
· M max.: 42,5mm
· M min.: 29,5mm
· L2: 22mm
· M2: M20x1,5mm
· L1: 140mm
· H1: 108mm
· F1: 2,5kN
· Gesamthöhe: 110mm
· B max.: 69mm
· Bohrungs-Ø: 6,5 mm
· F2: 2,5kN
· B min.: 37mm
· P: 30mm
· K: 13mm
· E: 30mm
· H: 25mm
· N: 60mm
· Gesamtlänge: 140mm
Lieferung mit vergüteter, verzinkter Anzugschraube Nr. 6880
Merkmale
Größe | 3 |
Andrückschraube | M8 x 35 |
Hub | 32 mm |
Länge gespannt | 140 mm |
Höhe gespannt | 108 mm |
Spannhöhe | 25 mm |
Haltekraft F2 | 2,5 kN |
Haltekraft F1 | 2,5 kN |
Marke | AMF |
Bauart | kleiner Winkelfuß |
