Abbildung ähnlich

Schutzgarnitur Logo 8755/7203 Aluminium F1 72 mm 35-45 mm

Artikelnummer: E1790021

94,00 EUR (exkl. MwSt.)

111,86 EUR (inkl. MwSt.)

je 1 Stk

Keine Verfügbarkeitsinformation

Lieferung

Menge Stk

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stk
Bestellschritt	1 Stk

Beschreibung

Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberflächengehärtet · Stärke Innenschild = 8 mm · Drücker-Lagerung: lose · Drückertyp und -stärke: 103 mit Ø 22 mm, bzw. bei Alu 8 mm VKT = 104 mit Ø 18 mm · Knopfausführung bei Wechselgarnitur: Modell …/0272 und …/0292 = K2 (gekröpft), bzw. Modell …/0772 und …/0792 = K7 (gerade) · Stütznocken: M6, Ø 10 mm anbohrgeschützt · Verschraubung: 3-fach M6, verdeckt · Anbohrschutz beim Außenschild · Wechselgarnituren mit Spezialrollenwechselstift mit M12-Gewinde · mit Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand · DIN links / rechts · Widerstandsklasse ES1

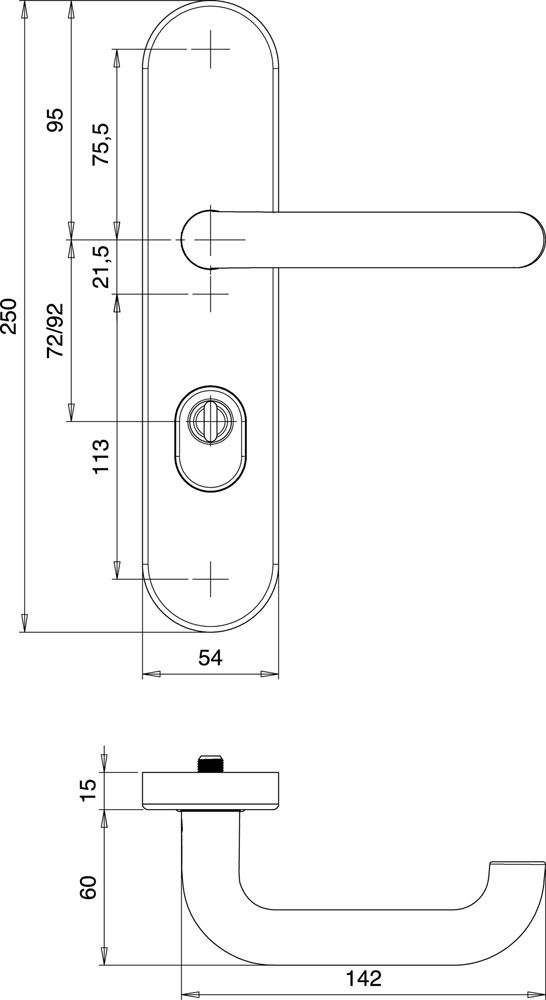

Weitere technische Eigenschaften:
· Breite: 54mm
· Länge: 250mm
· Abdeckung: mit Zylinderabdeckung
· Schildstärke: 15 mm

Merkmale

Material	Aluminium
Oberfläche	F1 / naturfarbig
Entfernung	72 mm
für Türstärke	35-45 mm
Anschlagrichtung	DIN links / rechts
Lochung	PZ
Modell	Logo 8755/7203
Marke	EDI
Ausführung	Drückergarnitur
Vierkant	8 mm
Farb-Nr.	F1
Widerstandsklasse	ES 1
Zylinderabdeckung	mit ZA
Norm	DIN 18257
