Abbildung ähnlich
Senkrechtspanner Nr. 6800 Größe 2 waagrechter Fuß
E427122
30,20 EUR
(exkl. MwSt.)
35,94 EUR
(inkl. MwSt.)
je
1 Stk
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
mit waagrechtem Fuß

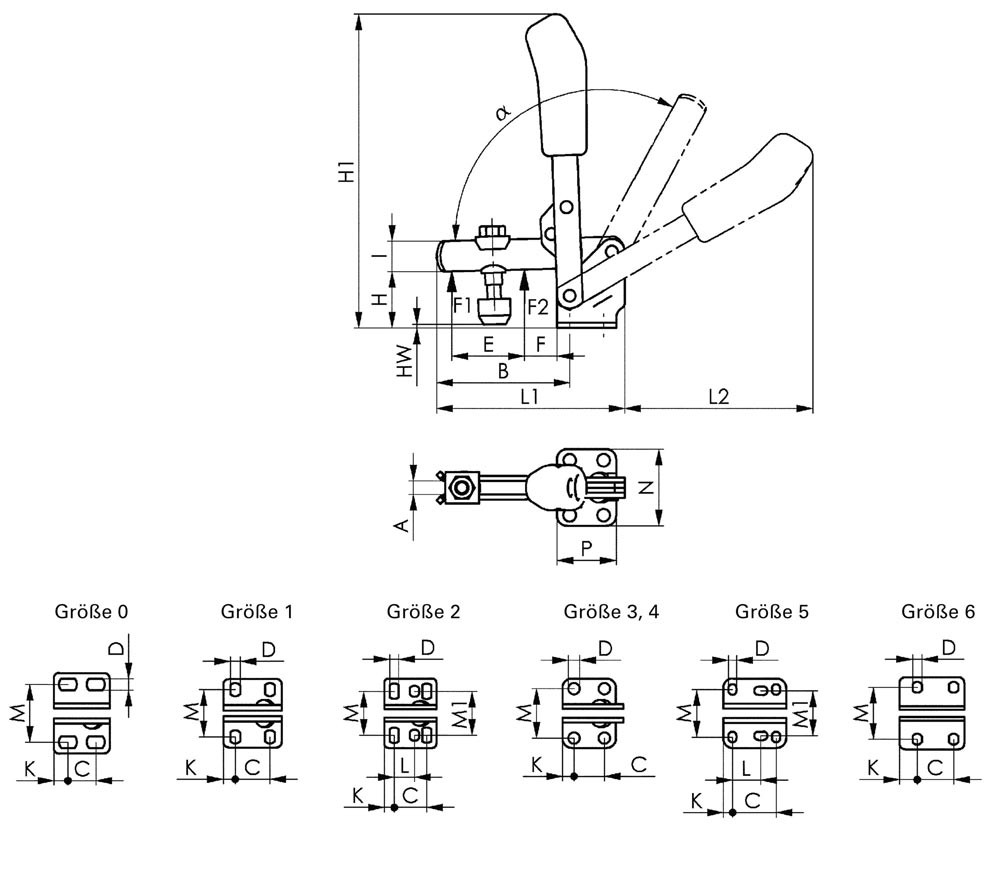

Weitere technische Eigenschaften:
· C: 20mm
· D: 5,5mm
· a: 105°
· L2: 89mm
· HW min.: -3mm
· L1: 78mm
· F1: 0,8kN
· L: 12,5mm
· a*: 60°
· F: 11mm
· P: 32mm
· K: 6mm
· A: 6mm
· HW max.: 4,5mm
· H1: 139,5mm
· M1: 27mm
· Bohrungs-Ø: 5,5 mm
· I: 12mm
· F2: 1,2kN
· B: 52mm
· E: 25mm
· M: 23-31mm
· H: 23mm
· N: 43mm
· Spannweite: 25 mm
Weitere technische Eigenschaften:
· C: 20mm
· D: 5,5mm
· a: 105°
· L2: 89mm
· HW min.: -3mm
· L1: 78mm
· F1: 0,8kN
· L: 12,5mm
· a*: 60°
· F: 11mm
· P: 32mm
· K: 6mm
· A: 6mm
· HW max.: 4,5mm
· H1: 139,5mm
· M1: 27mm
· Bohrungs-Ø: 5,5 mm
· I: 12mm
· F2: 1,2kN
· B: 52mm
· E: 25mm
· M: 23-31mm
· H: 23mm
· N: 43mm
· Spannweite: 25 mm
Merkmale
| Größe | 2 |
| Andrückschraube | M6 x 35 |
| Höhe gespannt | 139,5 mm |
| Spannhöhe | 23 mm |
| Haltekraft F2 | 1,2 kN |
| Haltekraft F1 | 0,8 kN |
| Marke | AMF |
| Bauart | waagrechter Fuß |
| Fußgröße | 43 x 32 mm |
| Länge geöffnet | 78 x 89 mm |
