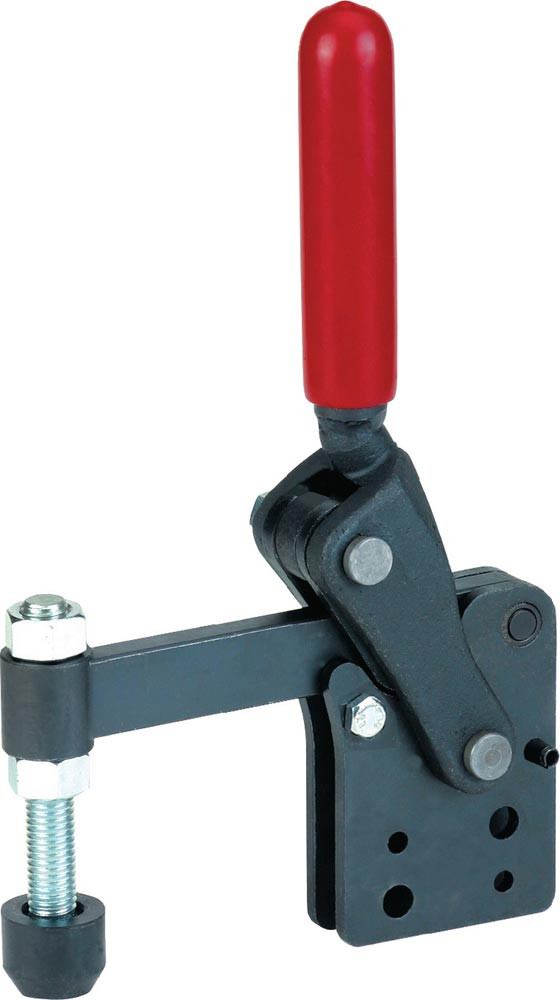

Abbildung ähnlich

Senkrechtspanner Nr. 6812P Größe 6 senkrechter Fuß schwer

Artikelnummer: E6438268

224,00 EUR (exkl. MwSt.)

266,56 EUR (inkl. MwSt.)

je 1 Stk

Keine Verfügbarkeitsinformation

Lieferung

Menge Stk

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stk
Bestellschritt	1 Stk

Beschreibung

schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert

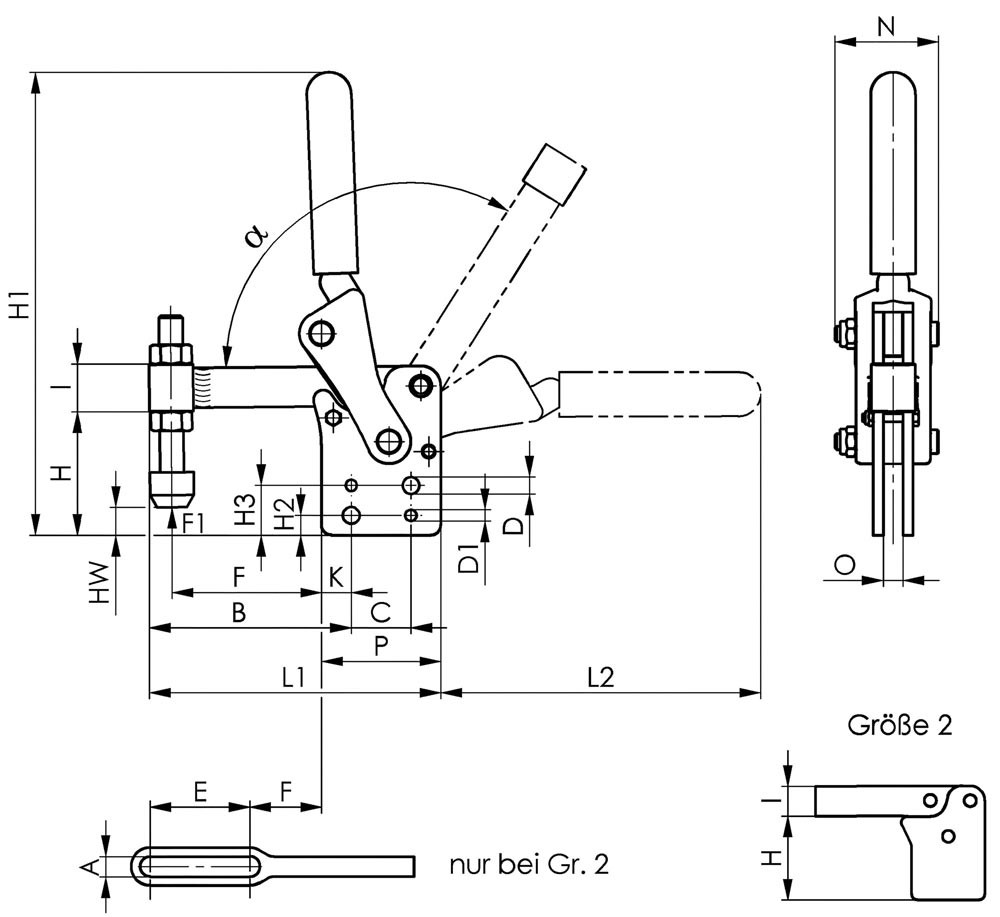

Weitere technische Eigenschaften:
· A: 12,2mm
· C: 45mm
· D: 10,5mm
· L2: 189mm
· HW min.: 0mm
· L1: 181mm
· HW max.: 58mm
· H1: 289mm
· F1: 12kN
· H2: 15mm
· O: 12mm
· Bohrungs-Ø: 10,5 mm
· a*: 120°
· I: 30mm
· F: 95mm
· B: 121mm
· P: 75mm
· Eigenschaft: schwer
· K: 15mm
· H: 87,5mm
· H3: 35mm
· N: 60mm
· D1: 7,7mm
· Spannweite:

Hinweis:
Diese schweren Senkrechtspanner eignen sich besonders für den Betriebsmittel- oder Vorrichtungsbau

Merkmale

Größe	6
Andrückschraube	M12 x 110
Höhe gespannt	289 mm
Spannhöhe	87,5 mm
Haltekraft F1	12 kN
Marke	AMF
Bauart	senkrechter Fuß
Fußgröße	60 x 75 mm
Länge geöffnet	181 x 189 mm

Varianten

Senkrechtspanner Nr. 6812P Größe 2 senkrechter Fuß schwer
Artikelnummer: E6438266

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 Stk

Größe	Andrückschraube	Höhe gespannt	Spannhöhe	Haltekraft F1	Fußgröße	Länge geöffnet
2	M6 x 50	144 mm	42 mm	2,5 kN	31 x 37	85 x 94

Senkrechtspanner Nr. 6812P Größe 4 senkrechter Fuß schwer
Artikelnummer: E6438267

keine Verfügbarkeitsinformationen

auf Anfrage

je 1 Stk

Größe	Andrückschraube	Höhe gespannt	Spannhöhe	Haltekraft F1	Fußgröße	Länge geöffnet
4	M12 x 80	233 mm	62 mm	10 kN	52 x 60	146 x 161
