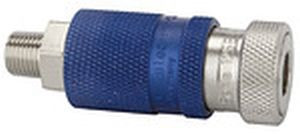

Sicherheitskupplung NW 7,8, Typ Bi-Tec, Messing vern., R 1/2 AG
107606
32,56 EUR
(exkl. MwSt.)
38,75 EUR
(inkl. MwSt.)
je 1 Stk
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
Sicherheitskupplung NW 7,8, Typ Bi-Tec, Messing vern., R 1/2 AG, Betriebsdruck max. 20 bar, Med.-/Umgebungstemp. -20 °C bis 100 °C
Sicherheits-Entlüftungskupplungen für gasförmige Medien.
Kombination von Schiebeventil und Schnellverschlusskupplung.
Gekuppelt wird drucklos. Dabei ist lediglich eine geringe Federkraft zu überwinden. Erst wenn die blaue Hülse nach vorn geschoben wird, kann sich der Druck aufbauen. In dieser Position ist es unmöglich, versehentlich oder bewusst zu entkuppeln. Wenn die Verschiebehülse wieder in ihre Ausgangsposition gebracht wird, entlüftet sich der Schlauch und der Anschluss kann gelöst werden.
Merkmale
| BAA271001 | 4047322062442 |
| Gehäuse | Messing vernickelt |
| BAA001001 | RIEGLER |
| Betriebsdruck max. | 20 bar |
| Dichtmaterial | NBR |
| Zolltarifnummer | 84812090 |
| BAA316001 | Sicherheitskupplung NW 7,8, Typ Bi-Tec, Messing vern., R 1/2 AG |
| BAA002001 | 249.07 |
| Ursprungsland | DE |
| SW | 22 mm |
| BAA059001 | 107606 |
| Durchfluss | 1400 l/min (Luft) |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Anschluss | R 1/2 AG |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 100 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 100 °C |
| Feder | Edelstahl |
| Länge | 87 |
| NW | 7,8 |
| Hülse | Aluminium, eloxiert |
| Kugel | Edelstahl |
| Ventilkörper | Messing vernickelt |
| Entriegelungshülse | Stahl gehärtet und vernickelt |
