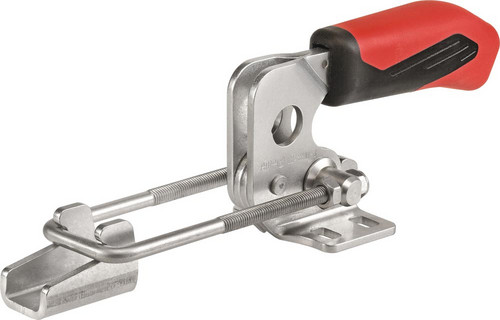

Abbildung ähnlich

Verschlussspanner Nr. 6848HNI Größe 4 horizontal

Artikelnummer: E6438315

185,00 EUR (exkl. MwSt.)

220,15 EUR (inkl. MwSt.)

je 1 Stk

Keine Verfügbarkeitsinformation

Lieferung

Menge Stk

Nach Varianten suchen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 Stk
Bestellschritt	1 Stk

Beschreibung

horizontal · Niete in gefetteten Lagerbuchsen laufend · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · auch für die Lebensmittelindustrie geeignet

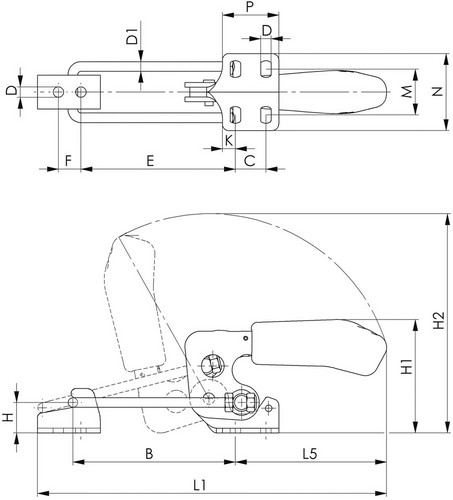

Weitere technische Eigenschaften:
· L5: 111mm
· C: 32mm
· D: 8,5mm
· E max.: 120mm
· L1 min.: 214mm
· L1 max.: 270mm
· E min.: 65mm
· H1: 94,5mm
· H2: 168mm
· Armlänge: 111mm
· B max.: 127mm
· Bohrungs-Ø: 8,5mm
· F: 19mm
· B min.: 72mm
· P: 53,5mm
· K: 9,5mm
· M: 35-46mm
· H: 26mm
· N: 64,5mm
· D1: 8mm

Lieferung inkl. Gegenhalter

Merkmale

Größe	4
Höhe gespannt	94,5 mm
Marke	AMF
Höhe geöffnet	168 mm
Bauart	horizontal
Spannweite	72-127 mm
Zugkraft	7 kN
Bohrungsabstand innen	65-120 mm
Länge gespannt	214-270 mm
Gegenhalterhöhe	26 mm
Material	Edelstahl
