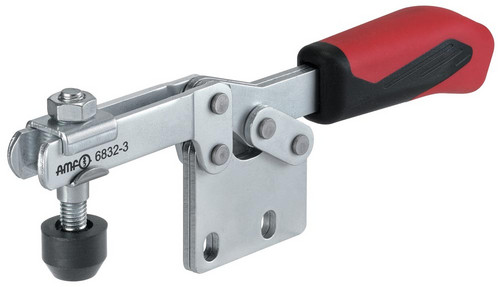

Waagrechtspanner Nr. 6832 Größe 4 senkrechter Fuß
E6016483
44,70 EUR
(exkl. MwSt.)
53,19 EUR
(inkl. MwSt.)
je
1 Stk
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 Stk |
| Bestellschritt | 1 Stk |
Beschreibung
mit senkrechtem Fuß

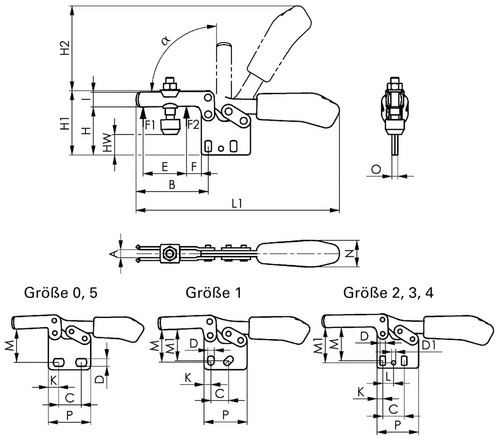

Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: 17,5mm
· L1: 287mm
· F1: 2kN
· Gesamthöhe: 96mm
· L: 20,5mm
· O: 8mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 46mm
· H1: 97mm
· H2: 115mm
· M1: 59mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 52-59mm
· H: 66,5mm
· N: 34mm
· Gesamtlänge: 281mm
· D1: 8,5mm

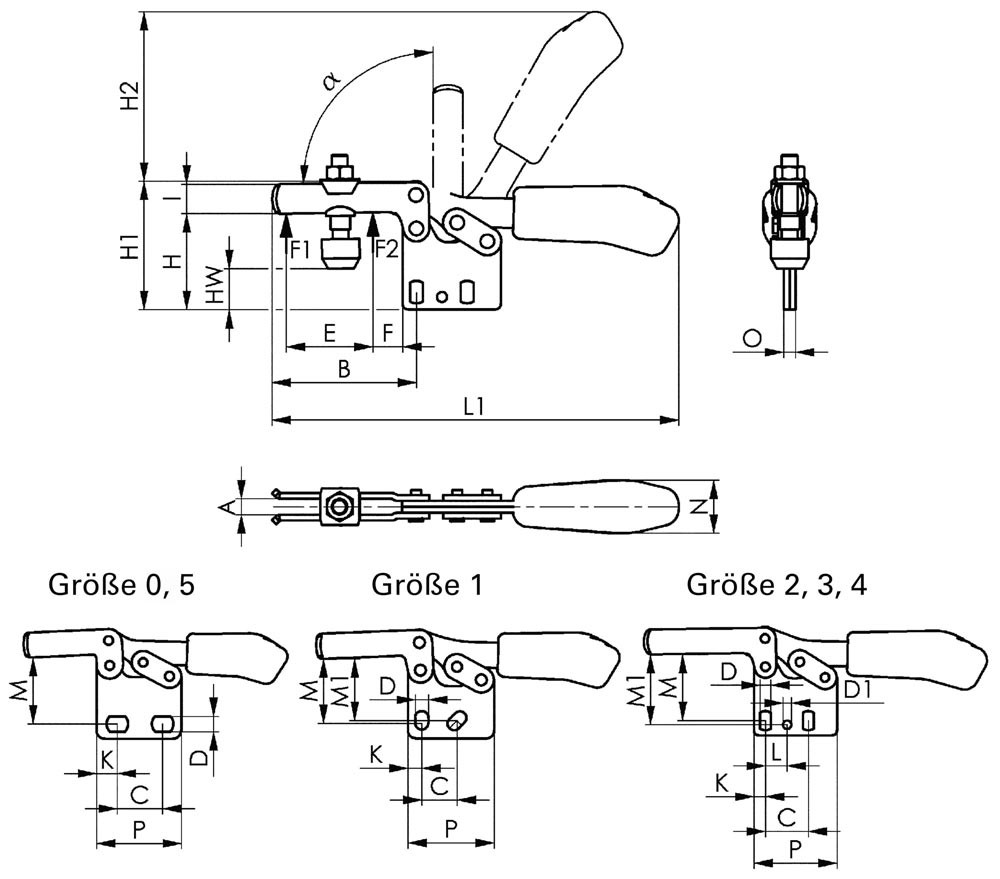

Weitere technische Eigenschaften:
· C: 41mm
· D: 8,5mm
· Andrückschraube: M8 x 65
· HW min.: 17,5mm
· L1: 287mm
· F1: 2kN
· Gesamthöhe: 96mm
· L: 20,5mm
· O: 8mm
· a*: 90°
· Bauart: senkrechter Fuß
· F: 27mm
· P: 57mm
· K: 8mm
· A: 10mm
· HW max.: 46mm
· H1: 97mm
· H2: 115mm
· M1: 59mm
· I: 20mm
· F2: 3kN
· B: 113mm
· E: 63mm
· M: 52-59mm
· H: 66,5mm
· N: 34mm
· Gesamtlänge: 281mm
· D1: 8,5mm
Merkmale
| Größe | 4 |
| Länge gespannt | 287 mm |
| Höhe gespannt | 97 mm |
| Spannhöhe | 66,5 mm |
| Haltekraft F2 | 3 kN |
| Haltekraft F1 | 2 kN |
| Marke | AMF |
| Bohrungs-Ø | 8,5 mm |
| Spannweite | 63 mm |
