Abbildung ähnlich

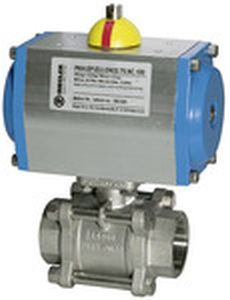

ES-Kuha, pneumat. Stellantrieb, einfachwirkend, Rp 1 1/4, DN 32
103609
547,73 EUR
(exkl. MwSt.)
651,80 EUR
(inkl. MwSt.)
je 1
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
2-Wege-Edelstahlkugelhahn, pneumat. Stellantrieb, einfachwirkend, Betriebstemp. -20 °C bis 70 °C, Rp 1 1/4, DN 32, PN max. 63 bar
2-Wege-Hahn, 3-teilig, voller Durchgang.
Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger.
Genormte Schnittstellen:
Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211.
Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845.
Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR).
Merkmale
| BAA001001 | RIEGLER |
| Gewinde | Rp 1 1/4 |
| BAA002001 | 350.523 |
| Betriebsdruck max. | 63 bar |
| BAA059001 | 103609 |
| A | 161,0 mm |
| BAA271001 | 4047322076616 |
| Zolltarifnummer | 84818081 |
| Ursprungsland | DE |
| BAA316001 | ES-Kuha, pneumat. Stellantrieb, einfachwirkend, Rp 1 1/4, DN 32 |
| Betriebstemperatur min. | -20 °C |
| Betriebstemperatur max. | 70 °C |
| SW | 50 mm |
| B | 188,0 mm |
| Ausführung | einfachwirkend - federschließend |
| D | 37,0 mm |
| DN | 32 |
| L | 110,0 mm |
| Material Antrieb | Aluminium eloxiert |
| Material Kugelhahn | Edelstahl 1.4401, mit ISO-Flanschplatte |
| Dichtmaterial Kugelhahn | PTFE |
| Dichtmaterial Antrieb | NBR |
| Drehwinkel | 90 ° |
| Ventiladapter | nach NAMUR |
