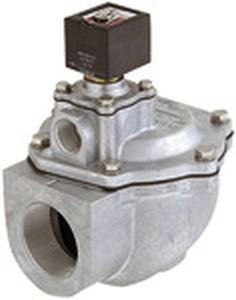

Impulsmembranventil, NC, 230 V, 50-60 Hz int. Vorsteuerung, G 2
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Impulsmembranventil, NC, 230 V, 50 - 60 Hz interne Vorsteuerung, Mediumstemp. max. 85 °C, G 2, PN 0,35 - 8,5 bar, Membrane CR
Moderner Umweltschutz erfordert entsprechende Reinigungsverfahren. Staubfilteranlagen sind ein unverzichtbarer Bestandteil zur Luftreinhaltung.
Zur Abreinigung der dort verwendeten Gewebefilter werden in kurzen Intervallen Druckimpulse entgegen der Hauptstromrichtung in die Gewebefilter geblasen.
Die dafür eingesetzten Magnetventile zeichnen sich durch anwendungsspezifische Konstruktionsmerkmale aus:
- Eckbauform zur Optimierung des Luftstromes
- Voller Ventilquerschnitt am Ventilsitz
- Extrem kurze Schaltzeiten
- Geräuscharmen Betrieb durch eingebaute Schalldämpfer (Größe 1 1/2 bis 2 1/2 nachrüstbar)
- Einfache Wartung und Instandhaltung durch sofort verfügbare Membran- und Verschleißteile
Das Ventil ist nicht als Absperrorgan für Standardanwendungen geeignet.
Merkmale
| BAA001001 | RIEGLER |
| Gewinde | G 2 |
| BAA002001 | MV 4214 |
| Betriebsdruck max. | 8,5 bar |
| BAA059001 | 102986 |
| Dichtmaterial | NBR |
| BAA271001 | 4047322161190 |
| A | 80,0 mm |
| Zolltarifnummer | 84812090 |
| BAA316001 | Impulsmembranventil, NC, 230 V, 50-60 Hz int. Vorsteuerung, G 2 |
| Ursprungsland | NL |
| Funktion | stromlos geschlossen (NC) |
| Gehäuse | Aluminium |
| Membrane | CR |
| Innenteile | Edelstahl |
| Mediumstemperatur min. | -20 °C |
| Mediumstemperatur max. | 85 °C |
| Umgebungstemperatur min. | -20 °C |
| Umgebungstemperatur max. | 85 °C |
| Betriebsdruck min. | 0,35 bar |
| Entlüftungsanschluss | G 3/4 |
| B | 168,0 mm |
| DN | 66 |
| Schutzart | IP 65 (bei Verwendung der Gerätesteckdose/Leitungsdose) |
| Elektrischer Anschluss | ISO 4400 Gerätesteckdose/Leitungsdose |
| Bauform | 2 |
