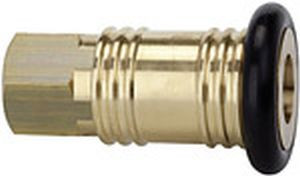

Abbildung ähnlich
Schnellverschlusskupplung NW 12, Garagenkupplung, G 3/4 IG
107480
42,31 EUR
(exkl. MwSt.)
50,35 EUR
(inkl. MwSt.)
je 1
Keine Verfügbarkeitsinformation
Lieferung
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 |
| Bestellschritt | 1 |
Beschreibung
Schnellverschlusskupplung NW 12, Garagenkuppl., MS blank, G 3/4 IG, Betriebsdr. max.16 bar, Mediums-/Umgebungstemp. -10°C bis 50°C
Einseitig absperrende Einhand-Schnellverschlusskupplung für hohe Durchflüsse.
Mit Gummiring zum Verschleißschutz.
Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.
Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug.
Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.
Einsatzgebiete: Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten.
Merkmale
| BAA001001 | RIEGLER |
| Betriebsdruck max. | 16 bar |
| BAA002001 | 243.66 |
| Dichtmaterial | NBR |
| BAA059001 | 107480 |
| Zolltarifnummer | 74122000 |
| BAA271001 | 4047322060400 |
| Ursprungsland | DE |
| Anschluss | G 3/4 IG |
| BAA316001 | Schnellverschlusskupplung NW 12, Garagenkupplung, G 3/4 IG |
| Material | Messing blank |
| Feder | Edelstahl |
| SW | 30 mm |
| NW | 12 |
| Durchflusswertmessung | bei 6 bar und Δ<sub>p </sub>= 0,5 bar |
| Mediumstemperatur min. | -10 °C |
| Mediumstemperatur max. | 50 °C |
| Umgebungstemperatur min. | -10 °C |
| Umgebungstemperatur max. | 50 °C |
| Durchfluss | 4150 l/min (Luft) |
| Länge | 82,0 |
